MLC-Y2

MLC-Y2

分类:家电专用电容
抑制电磁干扰用固定电容器
特点/ Feature
产品为金属化聚丙烯薄膜卷绕,无感结构,阻燃环氧树脂封装,高温塑料外壳,单向引出。
● 稳定性好 ● 自愈性好
● 损耗小 ● 频率特性好
  • 案例详情
  • 更多内容

应用场合/ Applications

● 主要用于电子设备电源部分抑制噪声和差模干扰或电源部分降压电路。

● Electromagnetic interference suppression.

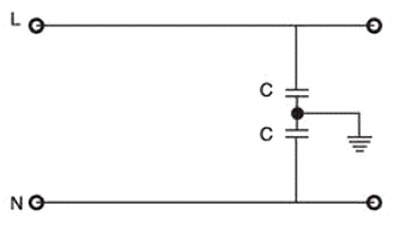

典型线路图/ Typical circuit

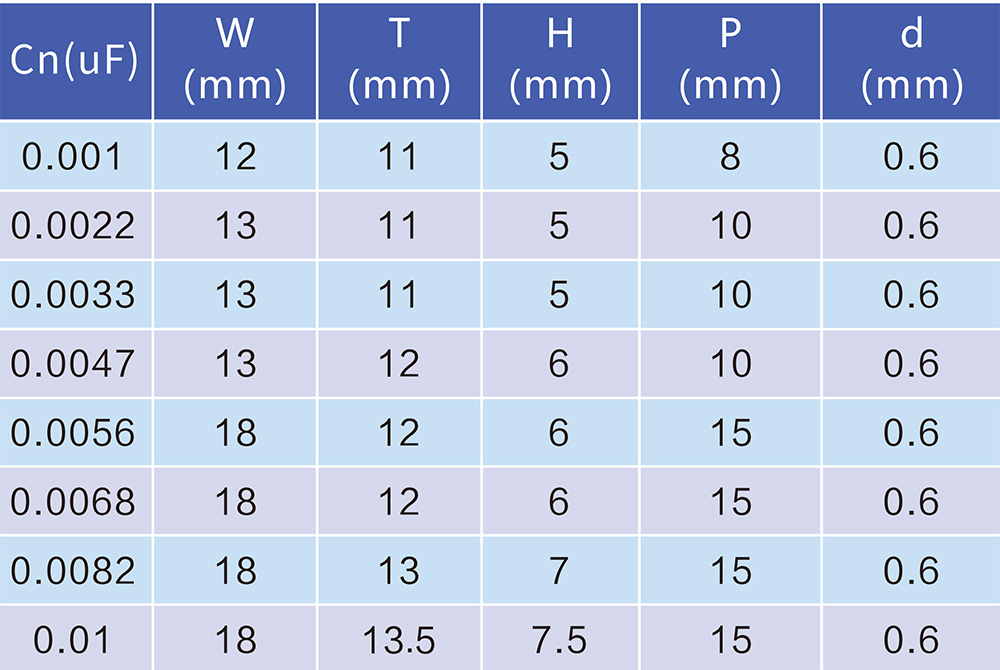

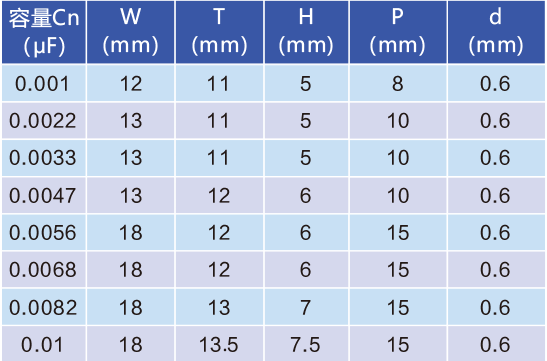

外形图及参考尺寸/Outline drawing

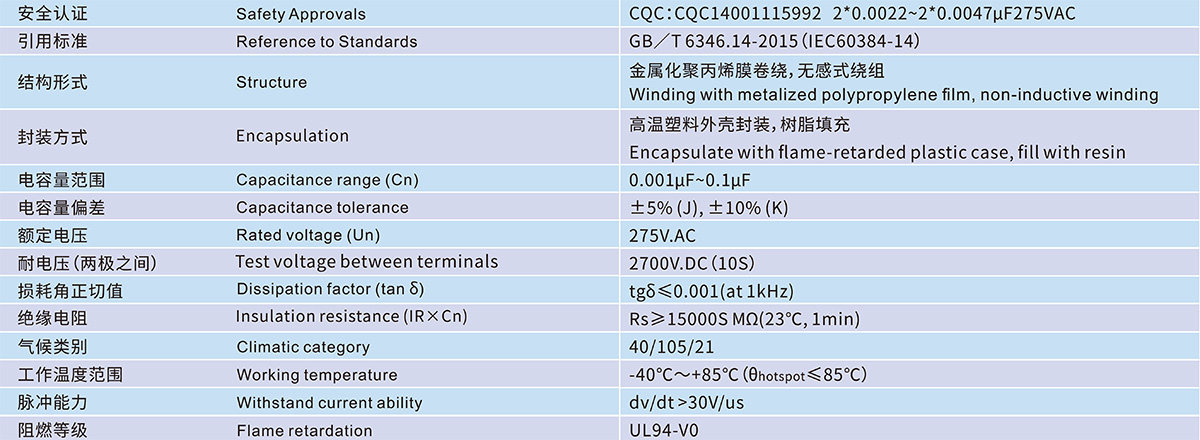

性能指标/ Technical data

气候类别/Climate Category40/105/21
适用温度范围/Temp. Range-40℃~+105℃
容量范围/Capacitance Range0.001 ~ 0.1μF
额定电压/Rated Voltage275V.AC
容量偏差/Capacitance Tolerance±20% (M)
损耗角正切/Dissipation Factortgδ≤0.001 (at 1kHz)
绝缘电阻/Insulation ResistanceRS≥15000S MΩ( 23℃,1min)
脉冲能力/Withstand Current Abilitydv/dt > 30V/us
阻燃性/FlammabilityUL94V-0级
耐电压/Withstand Voltage2700V.DC(10S)
引用标准/Reference to Standard符合IEC384-14,/GB/T13372-98
