分类：家电专用电容
金属化薄膜交流滤波电容器
特点/ Feature
● 干式固态环氧(防爆阻燃)
● 带高压二极管，安装方便，减少了安装成本
● 金属化薄膜电容器的介质损耗角小(≤0.0008 (1KHz))发热小
● 填充料为导热防爆阻燃材料,干式结构, 85℃正常使用，无须考虑漏油等二次污染
● 有自愈恢复功能
  • 案例详情
  • 更多内容

应用场合/ Applications

● 适用于微波炉中，50Hz~60Hz的交流电源线上，可在额定条件下连续工作联谐振

● Suitable for microwave oven, 50Hz ~ 60Hz AC power supply line, can work continuously under the rated conditions


典型线路图 /Typical circuit

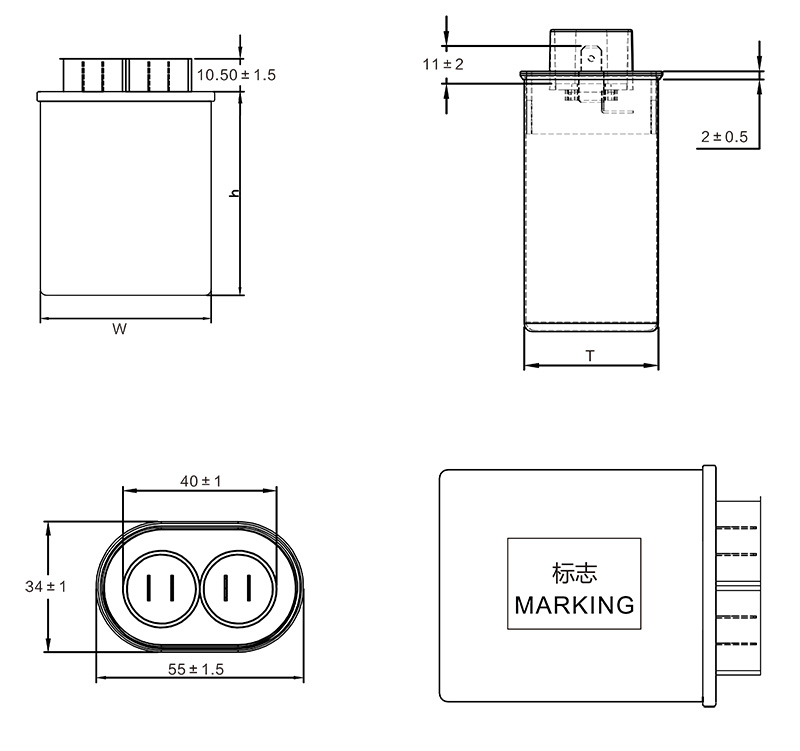

外形图及参考尺寸/Outline drawing



容量Cn（μF）电压Un (V.AC)外形尺寸 (mm)
WTH
0.80210052.032.063.0
0.85210052.032.063.0
0.90210052.032.063.0
0.95210052.032.063.0
1.00210052.032.063.0
1.05210052.032.067.0
1.1210052.032.067.0


性能指标/ Technical data

气候类别/Climate Category10/85/21
工作温度/Working Temperature-10℃~+85℃
相对湿度/Relative humidity45%~85%
大气压/Barometric pressure106~815Kpa
容量范围/Capacitance Range0.5uF-1.2uF
额定电压/Rated Voltage2100V.AC
容量偏差/Capacitance Tolerance±3%
额定工作频率/Rated working frequency50~60Hz
内装放电电阻/Built-in discharge resistor10MΩ±10%
高压二极管（可选装）/High voltage diode (Optional)EN133200:1999;GB/T15287-94;GB/T15288-94;GB 7343-87
极间耐电压/Withstand voltage between terminals9030VDC 10s
极壳间耐电压/Withstand voltage between terminals and case9000VAC 5s
损耗角正切值/Dissipation factor≤0.0010（1KHz）
引用标准/Reference to Standard符合IEC61270-1, GB/T 18939-1
