行业技术|怎样选择质量好的薄膜电容

2024-02-01
MENTRONIX



金属化薄膜电容是通过蒸镀工艺直接在塑料薄膜(目前主要是聚丙烯)的表面形成一个非常薄的金属表面作为电极,两张金属化膜卷绕而成的电容器。


薄膜电容具有自愈功能,能够修复因击穿造成的损坏,从而提高可靠性,有大容量和高耐压的特点。选型时需要注意一下几点:


1、电容器的额定电压:

指在额定温度范围内可以连续施加到电容器的直流电压或脉冲电压的峰值。考虑到可靠性降额使用要求,通常要求实际工作电压应小于80%的额定电压值。
2、电容器的最大电流选择:

由于薄膜电容器存在损耗,有功部分会通过发热耗散,如有较大通过电容器的电流会使薄膜电容器的自身发热,严重时将会有热击穿等(冒烟、击穿)的危险,因此使用中还受到电容器额定电流的限制。使用时电流必须在允许范围之内。

3、容量值的范围:

一般都有J级(±5%)和K级(±10%),需要根据需求选择合适容量值和偏差范围。
4、合适的工况

影响电容器安全运行的因素,可以分为外因、内因两个部分。

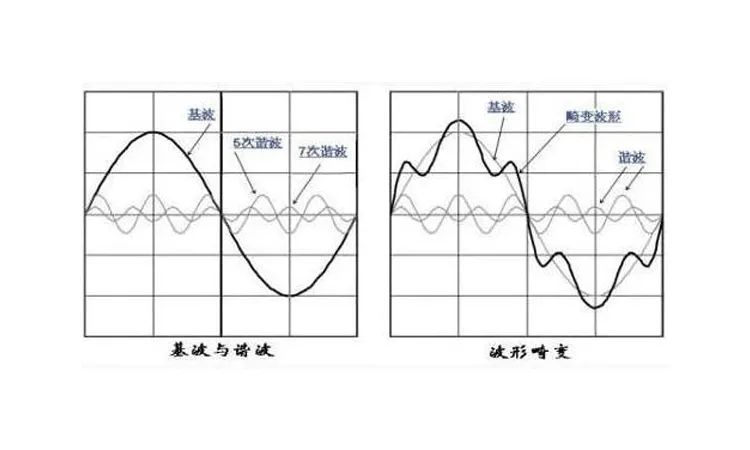

外因主要是过电压情况、谐波、环境温度等三大方面。其中,电压环境、谐波情况和室温可以归类为生态环境,一个好的生态环境是电容器安全稳定运行的保障。
内因方面,电容器的材质和制造工艺决定了元件的性能稳定性。其中,它的最主要材料聚丙烯薄膜的材质决定了其内阻和容值衰减。
当内阻过大时,电容器工作时释放热量过多,将大大提高电容器内部实际的工作温度,折损寿命。
容值的衰减主要体现在薄膜均匀度和电容器厂家卷绕工艺的均匀度,当出现不均匀点、较弱处会较快被击穿,形成自愈,容值发生衰减。
640 (1).jpg

影响电容器寿命的因素很多,但其最终体现为容值的衰减量和温升的变化。

640 (2).jpg
